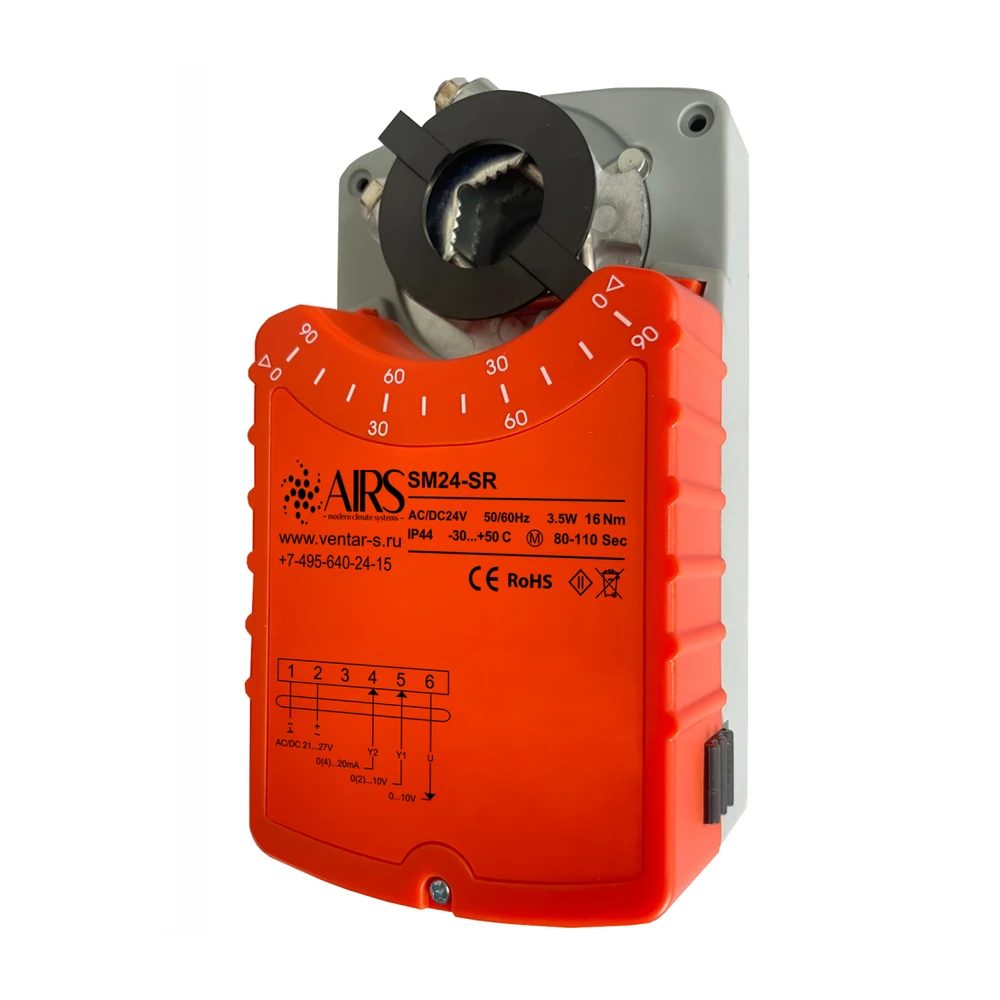

Электропривод AIRS SM24-SR

Электропривод AIRS SM24-SR — электропривод AIRS: момент 16 Н·м, AC/DC 24В, плавное управление. Применяется для управления заслонками воздушных и противопожарных клапанов в системах вентиляции.

Технические характеристики

Принцип действия

При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» – по часовой стрелке; «OFF» – против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» – 0…10В или 0…20мА; «OFF» – 2…10В или 4…20мА.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Габаритный чертёж

Схема электрических подключений

Сигнализация положений

Промежуточное положение определяется по механическому указателю.

Аналоги

AIRS SM24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo SM24A, BVM SM24-16, Nanotek SM24B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 16 Нм у AIRS).

Комплектация и гарантия

• Электропривод — 1 шт.
• Монтажный кронштейн и крепёж — 1 комплект
• Паспорт изделия и инструкция по монтажу

Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
